- by 杜伟韬 中国传媒大学
- 批评指正敬请写信至 duweitao AT cuc dot edu dot cn
系统功能

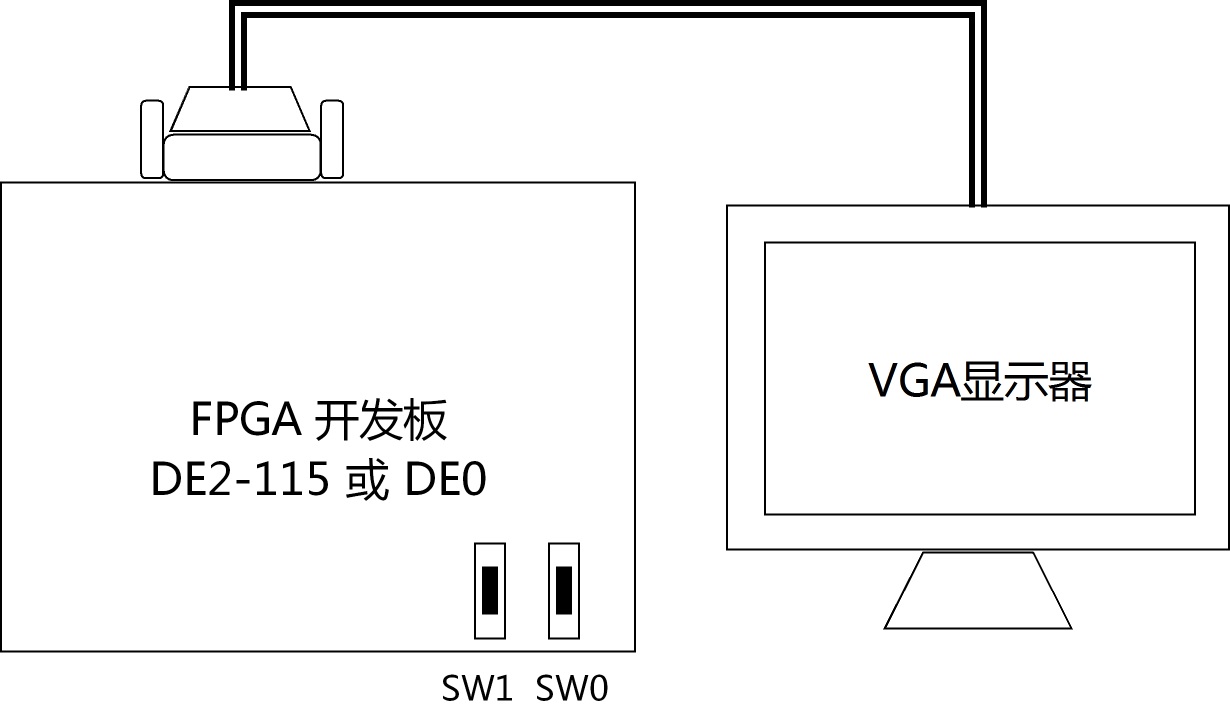

- 如下图所示， 本系统由一块型号为DE0或DE2-115的FPGA开发板、 一个VGA接口的显示器组成。

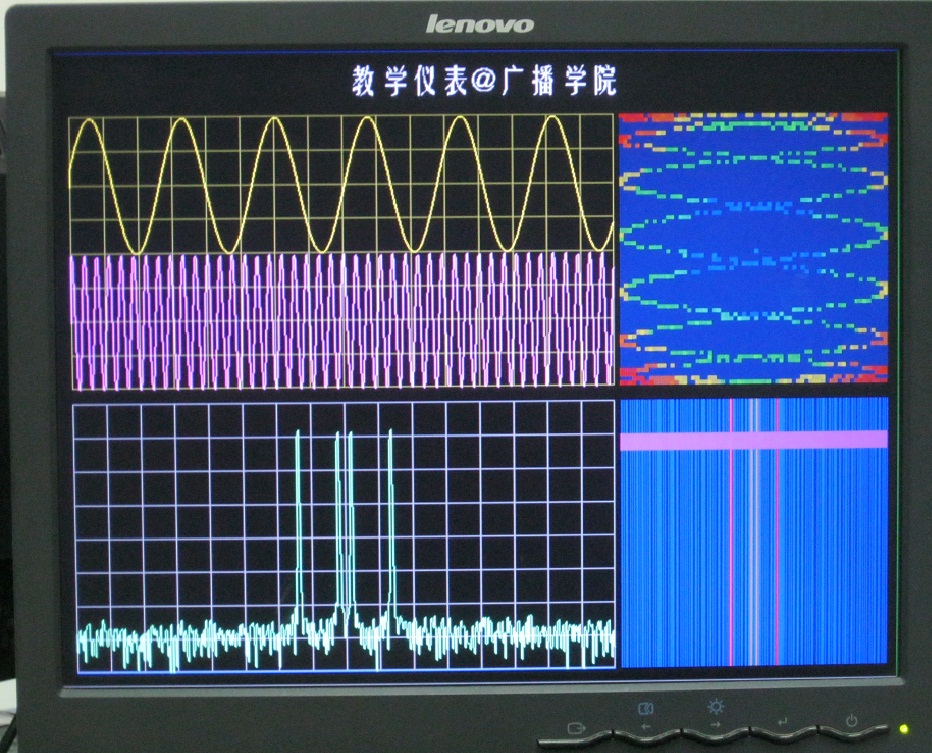

- FPGA开发板内部自行产生数字信号波形， 再由其内部的软硬件协同进行处理与分析， 最后在VGA显示器上绘制信号分析结果。
该系统通过两个拨码开关对电路进行控制。
- SW0，拨到“上方”， 电路进入复位状态
- SW0，拨到“下方”， 电路进入工作状态
- SW1，拨到“上方”， 信号触发捕获被使能
- SW1，拨到“下方”， 信号触发捕获被禁止
FPGA内部电路结构
如下图所示，FPGA内部电路由以下模块构成
- 信号生成模块： 根据处理器的配置， 生成2通道频率、 相位可独立调节的正弦信号。
- 信号采集模块： 外部拨码开关使能开启时，根据处理器的配置， 根据触发条件对输入信号进行采集， 缓冲区采满后， 置位标志寄存器， 通知处理器读取数据。
- 处理器软核： 配置各个外部模块， 读取采集的信号数据， 对数据进行分析和显示适配处理， 然后将显示数据写入显示器适配模块。
- 显示器接口模块： 将处理器写入的波形和显示数据， 根据VGA时序绘制在显示器上。
- 时钟方案： 外部输入晶振50MHz，作为CPU和显示器接口模块的时钟，信号生成模块工作在80MHz的时钟下，信号采集模块为双时钟，用于跨域时钟域。FPGA外部的SDRAM时钟由PLL移相生成。
软件结构

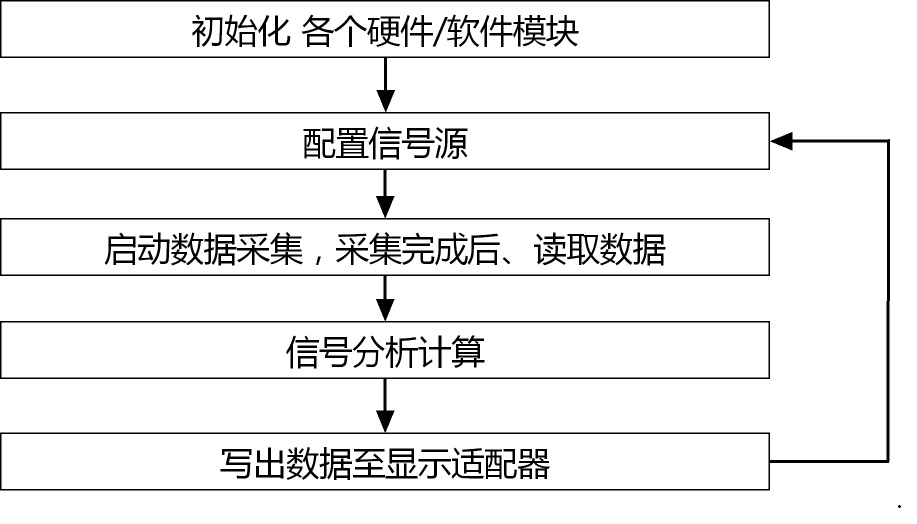

- 本设计的软件工作流程如下图所示。
- 系统上电复位之后， 处理器对各个软件、 硬件模块进行初始化， 然后进入工作循环。
- 工作循环任务如下：
- 首先对信号产生电路的参数进行配置， 然后启动信号采集模块， 并且监测信号采集模块的状态位信息
- 一旦数据缓冲区采满， 则读取所采集的信号数据， 进行后续的时域、频域信号分析运算
- 由于信号的采集长度， 分析长度， 以及显示器绘图区域的像素尺寸可能存在差别
- 所以为了适合显示环境， 还需再对信号分析的结果数据进行显示适配计算， 最后将数据写出至显示器接口电路。
